罗茨真空机组工作原理说明
JZJS罗茨水环真空机组是以罗茨泵为主泵,以水环泵为前级泵串联而成的。罗茨水环真空机组选用水环泵作为前级泵比其它真空泵更为有利,它克服了单台水环泵使用时极限压力差(机组的极限压力比水环泵有很大的提高),在一定压力下抽气速率低的缺点,同时保留了罗茨泵能迅速工作,有较大抽气速率的优点。尤其能够适应抽除大量的可凝性蒸汽,特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够,或使用的溶剂能使泵油恶化而影响性能,或者是真空系统不允许油污染的时候更为明显。当配有防爆电机及电器时并遵守相应的安全规则下,还可抽除易燃易爆的气体。因此罗茨泵-水环泵机组广泛地用于化工行业中的真空蒸馏、真空蒸发、脱水结晶;食品行业中的冷冻干燥;医药工业的真空干燥;轻纺工业的涤纶切片;高空模拟试验等的抽真空系统中。
罗茨水环真空机组,大致有如下几种类型:
(1)罗茨泵-水环泵:机组中水环泵的作用是造成罗茨泵所需的预备真空,一般情况,单级水环泵极限真空度不高,而目前我国生产的罗茨泵要求的预真空又较高,故实际上一般不用单级水环泵作为罗茨泵的前级泵,而用极限压力较低的双级水环泵作为前级泵使用,还可以降低机组的极限压力。

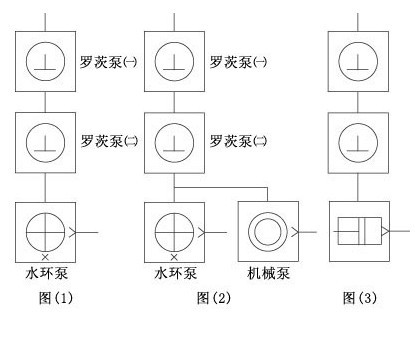

一台罗茨泵与一台水环泵的极限压力是400Pa,可满足一般的真空需求,但使用范围受到一定限制,若用两台罗茨泵串联再与水环泵组合,就能大大提高机组的极限压力(可达25Pa)。故在这种类型里通常见到的是两台罗茨泵串联后再用双级泵作前级泵(图1)组成机组。如果需要更高的极限压力,可用三台罗茨泵与水环泵组合,它的极限压力可达1Pa。
(3)如果三级罗茨水环机组还不能满足极限压力时,可采用罗茨泵-水环泵并联机械真空泵;此机组主要用于需要处理大量水蒸汽,时间长且极限真空度要求非常高的抽真空系统,例如在真空干燥方面。
要求处理大量水蒸汽的真空系统中,使用水环泵是较合适的,但由于其极限真空度不高,致使整个机组的极限真空度较低(相对而言)。虽然在要求真空度较高的抽真空系统中,需要极限真空较高的机械真空泵作为前级泵使用。可将气镇机械真空泵与水环泵并联(如图2),作为罗茨泵的前级泵。真空干燥时,先用水环泵进行预抽,直至水蒸汽大量减少时,再开动气镇机械真空泵,切断水环泵。如需要较长时间才能完成干燥的场合,所需冷却水和功率都较少,如图2所示。
JZJX罗茨旋片真空机组是以罗茨泵为主泵,以旋片泵为前级泵串联而成的。罗茨旋片真空机组选用旋片泵作为前级泵,它克服了旋片泵使用时在一定压力下抽气速率低的缺点,同时保留了罗茨泵能迅速工作,有较大抽气速率的优点。因该机组结构紧凑、抽速大、占地面积小,可以代替多台机械真空泵,因此罗茨泵-旋片泵机组广泛地用于在真空冶炼、电力电容器、变压器真空热处理、真空镀膜设备的预抽、电真空半导体等行业中抽除密闭容器中含氧不高的、无爆炸性的、对金属无腐蚀性的、与泵油不会起化学反应的以及不含有颗粒尘埃的气体。
WLZJ无油往复罗茨真空机组以ZJ罗茨泵为主泵,以WLZ型方式无油泵为前级泵串联而成,由于WLZ型真空泵采用无油自润滑系统,可获得洁净真空,因此在加装尾气收集装置后,可以收集在高真空系统中无法凝固、无法压缩收集的气体,同时避免了水环机组所产生的大量废水的排放。
